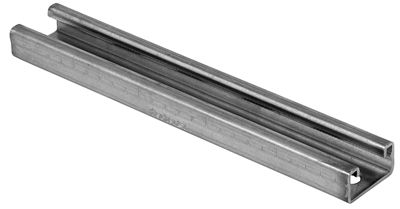

Rail FUS 21/2,0 3 mètres FISCHER profil en U
Le système complet et universel de rails pour les applications standards et lourdes.
Vendu au rail de 3 mètres.
Longueur 3000 mm.

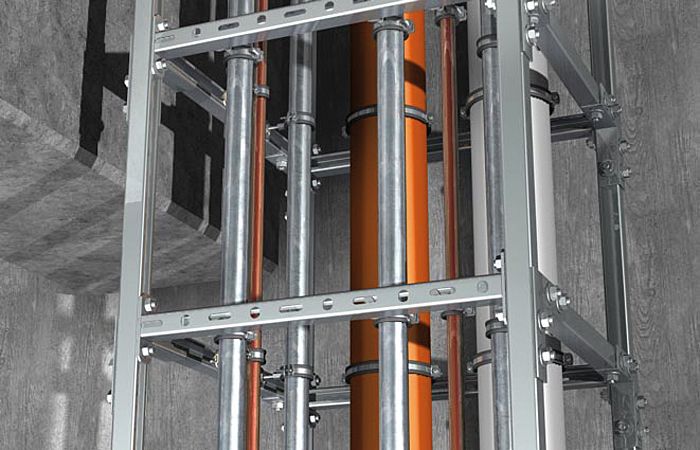

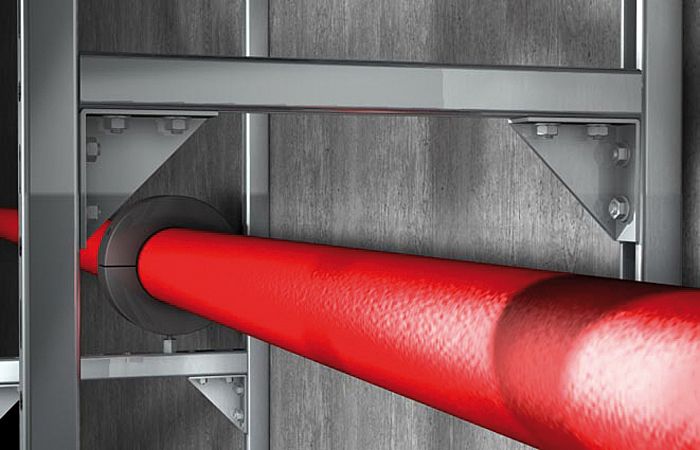

Le rail haute qualité FUS 21/2,0 - 3 m est un rail profil en U pour la réalisation d'installations horizontales et verticales sûres. Permet la fixation rapide et rationnelle de lignes de tuyauteries et structures porteuses.
La géométrie des rails garantit la compatibilité avec la vaste gamme d'accessoires fischer. Le crantage des rails offre un maintien sûr des platines écrous en cas de montages verticaux et charges de cisaillement élevées. Les différentes épaisseurs de parois permettent de choisir le rail le plus économique. Les graduations sur le rail simplifient la découpe à la longueur souhaitée et le positionnement des pièces à fixer. Les trous oblongs permettent davantage de flexibilité lors du montage des éléments à fixer.
 |
| Longueur | l | 3000 | [mm] |
| Epaisseur | S |
2 | [mm] |
| Poids du profil | 1.44 | [kg/m] | |
| Section du profil | 1.72 | [cm²] | |
| Moment d'inertie | ly
|
0.97 | [cm4] |
| Moment d'inertie | lz
|
4.66 | [cm4] |
| Module d'inertie | Wy
|
0.89 | [cm³] |
| Module d'inertie | Wz
|
2.27 | [cm³] |
| Charge admissible maxi. pour longueur 1 m | Fadm
|
0.49 | [kN] |
| Charge admissible maxi. pour longueur 2 m | Fadm
|
0.12 | [kN] |
| Charge admissible maxi. pour longueur 3 m | Fadm
|
0.05 | [kN] |
Caractéristiques
- Matière : Acier S250 GD (Matière n° 1.0242) selon DIN EN 10346
- Traitement : Sendzimir électrozingué, env. 20 µm
Avantages/Bénéfices
- Le rapport de tenue au feu selon MLAR/EN13501 garantit objectivement la sécurité de fonctionnement
- La géométrie de base identique des rails garantit la compatibilité avec la vaste gamme d'accessoires pour toutes les dimensions de rails
- Le crantage des rails offre un maintien sûr des platines écrous pour la reprise de charges de cisaillement élevées, par ex. en cas de montages verticaux
- Différentes épaisseurs des parois permettent de choisir le rail le plus économique
- Les graduations simplifient la découpe sur mesure et le positionnement des éléments à fixer lors du montage
