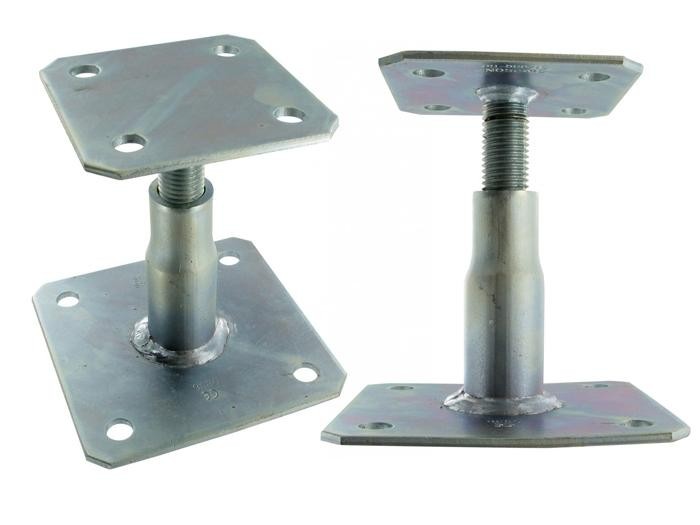

Pied De Poteau Réglable Apb

Ce pied de poteau est réglable en hauteur. Simple et rapide à installer, il peut être réglé sur le chantier.

Vendu à l'unité.

Conditionné par boîte de 10 pièces.

	Dimensions [mm]						Perçages
	A	B	C	D	F	Ep.	Boulons
APB/150	100	100-150	100	130	130	4	56.2

Matière

• Acier S235 JR suivant NF EN 10025,
• Épaisseur : 4 mm

Avantages

• Ne nécessite aucun usinage,
• Réglable sur chantier.

Applications

Support

• Porteur : bois massif, lamellé-collé, béton
• Porté : bois massif, bois composite, lamellé-collé

Domaines d'utilisation

• Poteaux de auvent,
• Pergola, terrasse,
• Véranda.

Mise en oeuvre

Fixations

Sur poteau bois :

• Tirefonds LAG Ø10x80

Sur béton :

• Cheville mécanique : goujon WA M10-78/5
• Ancrage chimique : résine AT-HP + tige filetée LMAS M10-120/25

Installation

Partie haute :

• Placer la platine supérieure du pied de poteau sous le poteau,
• Fixer cette platine au poteau à l’aide de tirefonds LAG (pré-perçage nécessaire)

Partie basse :

• Positionner le poteau verticalement dans la structure,
• Identifier la position des ancrages au sol sur le support,
• Percer le support verticalement, au diamètre et à la profondeur préconisés pour les fixations choisies,
• Fixer la platine inférieure au sol à l’aide d'ancrages adaptés.

ATTENTION : pour l'installation de ce pied de poteau, la section de bois maximale préconisée est 200 x 200 mm.
