Goujon d'ancrage mâle acier zingué charges lourdes Index MTH

Goujon d'ancrage mâle acier zingué charges lourdes Index MTH

Référence AH06060
En promo | -20% En promo | -21%
0,28€
0,28€ - 3,29€
0,28€
0,22€
0,22€ - 3,29€
0,22€
Expédition 24/48h
En rupture
Expédition 24/48h
En rupture
Expédition 24/48h
Expédition 24/48h
Expédition 24/48h
Expédition 24/48h
Expédition 24/48h
Expédition 24/48h
Expédition 24/48h
Expédition 24/48h
Expédition 24/48h
Expédition 24/48h
Expédition 24/48h
Expédition 24/48h
Expédition 24/48h
Expédition 24/48h
Expédition 24/48h
5 à 10 jours selon dispo fournisseur
Expédition 24/48h
Goujon d'ancrage mâle acier zingué charges lourdes Index MTH
Paiement sécurisé
3x 4x
0,08€ puis 2 x 0,07€ (sans frais)
0,07€ puis 3 x 0,05€ (sans frais)

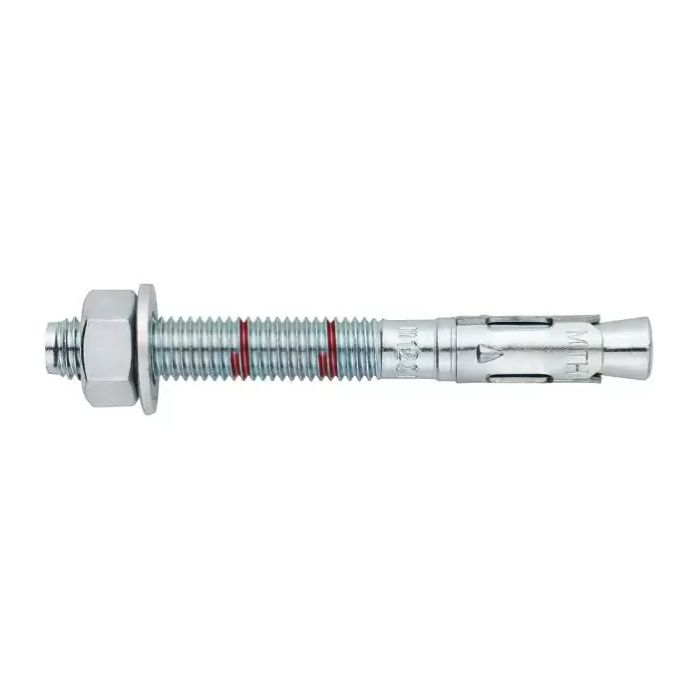

MTH : Cheville à expansion par couple contrôlé à utiliser dans le béton fissuré et non fissuré.

Goujon d'ancrage mâle acier zingué charges lourdes Index.
Homologué ETA Option 7. Tige et bague zinguée.

Vendu à l'unité.


Informations sur les goujons d'ancrage également appelés cheville à frapper

DESCRIPTION
Cheville métallique avec tige filetée à expansion par couple contrôlé.

DOCUMENTS OFFICIELS
  • AVCP-1219-CPR-00063.
  • ETA 05/0242 option 7.
  • Déclaration des performances DoP MTH.
  • Évaluation de protection au feu MFPA.

DIMENSIONS
M6x60 à M20x270.

PLAGE DE CHARGE DE CALCUL
De 5,3 à 38,3 kN (profondeur standard).
De 6,7 à 23,8 kN (profondeur réduite).

MATÉRIAU DE BASE
Béton de qualité C20/25 à C50/60 non fissuré
Pierre, béton, béton armé 		bande.jpg CARACTÉRISTIQUES ET AVANTAGES
  • Facile à installer.
  • Emploi sur béton fissuré et non fissuré.
  • Apte pour charges moyennes et élevées.
  • Installation préalable, ou directement à travers le trou de l’épaisseur à fixer.
  • Différentes longueurs et diamètres: flexibilité pour le montage.
  • Pour charges statiques ou quasi-statiques.
  • Deux profondeurs d’installation en M8, M10, M12, M16 et M20, ce qui en facilite l’utilisation sur des plaques d’ancrage épaisses ou sur des matériaux base peu épais.

MATÉRIAUX
Tige : Acier au carbone estampé à froid, zingué ≥ 5 μm.
Rondelle : DIN 125 ou DIN 9021, zinguée ≥ 5 μm.
Écrou : DIN 934, zingué ≥ 5 μm.
Bague : Acier au carbone estampé à froid, zinguée ≥ 40 μm

HOMOLOGATIONS
Option 7 (béton non fissuré).

CARACTÉRISTIQUES
  • Fonctionnement par frôlement : installation par pair contrôlé.
  • Utilisable pour des charges hautes.
  • Approuvé pour deux profondeurs d'installation
  • Installation facile • Utiliser dans du béton non fissuré.
  • Installation précédente, ou à travers le propre foret de la plaque d'ancrage.
  • Utiliser pour les charges statiques ou quasi-statiques.
  • Version en acier galvanisé et acier inoxydable A2 et A4.
  • Variété de longueurs et métriques, flexibilité dans l'assemblage
  • DIN 440 pour la fixation de structures en bois sur du béton.
 bande.jpg APPLICATIONS
  • Fixations structurelles en béton non fissuré.
  • Barrières de sécurité
  • Fixation d'affiches, machines, chaudières, enseignes, panneaux d'affichage, etc.
  • Fixation de structures en bois au béton.
  • Plaques d’ancrage.
  • Supports.
  • Structures.
  • Étagères.
  • Mobilier urbain.
  • Garde-corps.
  • Caténaires.
  • Ascenseurs.
  • Fixation d’échafaudages.



1. PERCER
Vérifier que le béton est bien compact et sans pores significatifs. Admet des trous secs, humides ou inondés. Perçage en mode percussion ou marteau.
Percer au diamètre et à la profondeur spécifiée.
2. SOUFFLER ET NETTOYER
Nettoyer le trou des restes de poussière et des fragments du perçage. Utiliser bombe d'air et brosse.
3. INSTALLER
Introduire le goujon jusqu'à ce que la marque de profondeur soit au même niveau que
la superficie du matériau base.
Utiliser un marteau si nécessaire. Utiliser alternativement l'outil de pose DOMTA.
L'installation peut se faire au travers du matériau à fixer ou préalablement à la pose de celui-ci.
4. APPLIQUER LE COUPLE DE SERRAGE
Appliquer le couple de serrage nominal spécifié dans le tableau des données d'installation.
Utilisez une clé dynamométrique pour assurer une installation correcte.


Références Désignation Références Désignation
AH06060 Goujon d'ancrage Zingué M6 x 60 AH12110 Goujon d'ancrage Zingué M12 x 110
AH06090 Goujon d'ancrage Zingué M6 x 90 AH12120 Goujon d'ancrage Zingué M12 x 120
AH08075 Goujon d'ancrage Zingué M8 x 75 AH12140 Goujon d'ancrage Zingué M12 x 140
AH08090 Goujon d'ancrage Zingué M8 x 90 AH12180 Goujon d'ancrage Zingué M12 x 180
AH08115 Goujon d'ancrage Zingué M8 x 115 AH12220 Goujon d'ancrage Zingué M12 x 220
AH08130 Goujon d'ancrage Zingué M8 x 130 AH14145 Goujon d'ancrage Zingué M14 x 145
AH08155 Goujon d'ancrage Zingué M8 x 155 AH16125 Goujon d'ancrage Zingué M16 x 125
AH10090 Goujon d'ancrage Zingué M10 x 90 AH16145 Goujon d'ancrage Zingué M16 x 145
AH10120 Goujon d'ancrage Zingué M10 x 120 AH16170 Goujon d'ancrage Zingué M16 x 170
AH10150 Goujon d'ancrage Zingué M10 x 150 AH16220 Goujon d'ancrage Zingué M16 x 220
AH12090 Goujon d'ancrage Zingué M12 x 90 AH20170 Goujon d'ancrage Zingué M20 x 170
