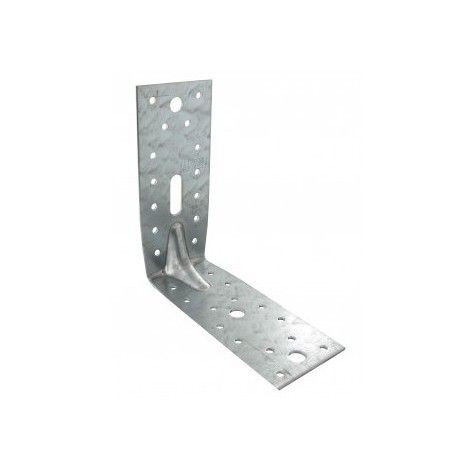

Équerre renforcée acier galvanise 65x150x150x2,5

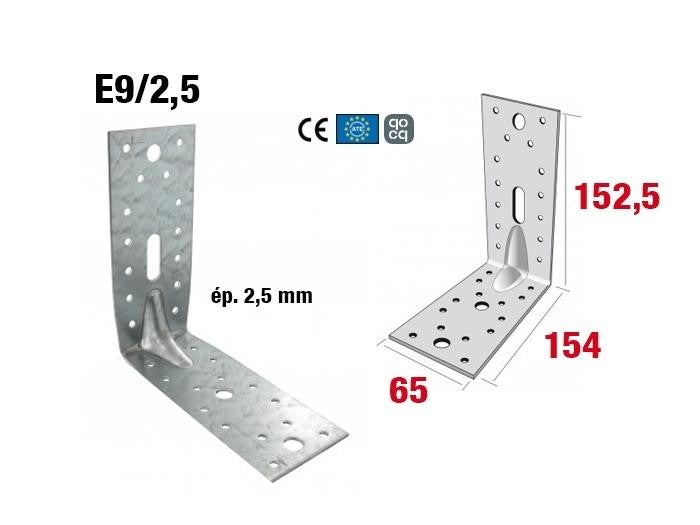

Grande équerre renforcéeE9/2,5 65x152.5x154 épaisseur 2,5 mm SIMPSON.

Les équerres renforcées E9 répondent à des applications structurelles dans la charpente et la maison à ossature bois.

Acier galvanisé S250GD + Z275 suivant NF EN 10346.

Grande rigidité et polyvalence d'utilisations.

Applications

• Support
  • Porteur : bois massif, lamellé collé, béton, acier...
  • Porté : bois massif, bois composite, lamellé collé, fermes triangulées, profilés...
• Domaines d'utilisation
  • Fixation de fermettes,
  • Lisses et montants de bardage,
  • Ancrages de chevrons, consoles, chevêtres...

Mise en oeuvre

• Fixations
• Sur bois :
  • Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm.
  • Vis CSA Ø5.0x35 ou CSA Ø5.0x40.
  • Boulons.
  • Tirefonds.
• Sur béton :
• Support béton plein :
  • Cheville mécanique : goujon WA M10-78/5 ou WA M12-104/5.
  • Ancrage chimique : résine AT-HP + Tige filetée LMAS M10-120/25 ou LMAS M12-150/35.
• Support maçonnerie creuse :
  • Ancrage chimique : résine AT-HP ou POLY-GP + Tige filetée LMAS M12-150/35 + tamis SH M16-130.
• Sur acier :
  • Boulons.

• Installation
  • Approcher l’élément à fixer du support,
  • Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,
  • Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci,
  • Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.

Notes techniques

• Informations techniques
• F1 : effort de traction dans l’axe central de l’équerre
  • Cas particulier d’une fixation avec 1 seule équerre :
  • Si l’ensemble de la structure empêche la rotation de la panne ou du poteau, la résistance en traction est égale à la moitié de la valeur donnée pour deux équerres.
  • Dans le cas contraire, la résistance de l’assemblage dépend de la distance «f» entre la surface de contact verticale et le point d’application de la charge.
• F2 et F3 : effort latéral de cisail Cas particulier d’une fixation avec 1 seule équerre :
  • La valeur de résistance à considérer est égale à la moitié de celle donnée pour deux équerres.
• F4 et F5 : effort transversal dirigé vers ou à l’opposé de l’équerre
  • La résistance de l’assemblage dépend de la distance «e» entre la base de l’équerre et le point d’application de la charge.
  • Pour consulter les charges correspondantes, contactez-nous.

Seuls les efforts F1, F2 et F3 pour des assemblages à 2 équerres sont présents sur cette fiche.
