Equerre renforcee acier galva acier galva 65x90x90x2

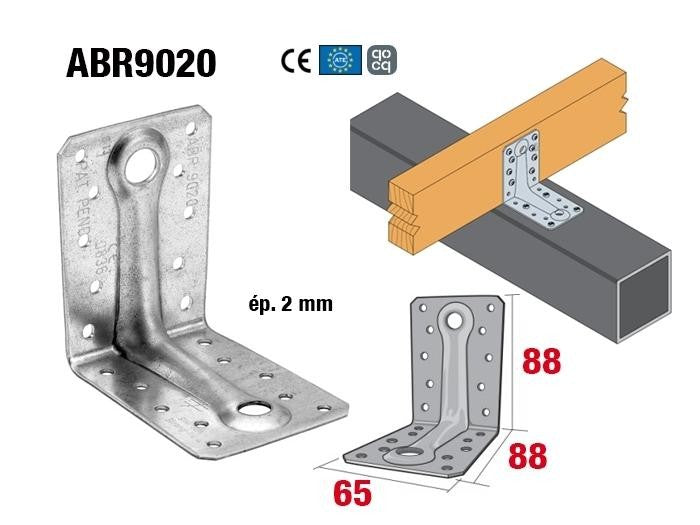

Équerre renforcée ABR9020 65x88x88mm épaisseur 2 mm SIMPSON.

Pour des applications structurelles dans la charpente et la maison à ossature bois.

Grande résistance aux efforts de traction et de cisaillement, grande polyvalence d'applications.

Matière : Acier galvanisé S250GD + Z275 suivant NF EN 10346,

Applications

• Support
  • Porteur : bois massif, lamellé collé, béton, acier...
  • Porté : bois massif, bois composite, lamellé collé, fermes triangulées, profilés...
• Domaines d'utilisation
  • Fixation de fermettes,
  • Lisses et montants de bardage,
  • Fixation de préau, carport ouvert,
  • Ancrages de chevrons, consoles, chevêtres.

Mise en oeuvre

Fixations

• Sur bois :
  • Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm.
  • Vis CSA Ø5.0x35 ou CSA Ø5.0x40.
  • Boulons.
  • Tirefonds.
• Sur béton :
  • Support béton :
  • Cheville mécanique : goujon WA M10-78/5 ou WA M12-104/5.
  • Ancrage chimique : résine AT-HP + Tige filetée LMAS M10-120/25 ou LMAS M12
• Support maçonnerie creuse :
  • Ancrage chimique : résine AT-HP ou POLY-GP + Tige filetée LMAS M12-150/35 + tamis SH M16-130.

• Sur acier :
  • Boulons.

Installation

• Approcher l’élément à fixer du support,
• Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,
• Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci,
• Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.

Information techniques

Informations techniques
F1 : effort de traction dans l’axe central de l’équerre

Cas particulier d’une fixation avec 1 seule équerre :

• Si l’ensemble de la structure empêche la rotation de la panne ou du poteau, la résistance en traction est égale à la moitié de la valeur donnée pour deux équerres.
• Dans le cas contraire, la résistance de l’assemblage dépend de la distance «f» entre la surface de contact verticale et le point d’application de la charge.

F2 et F3 : effort latéral dg

Cas particulier d’une fixation avec 1 seule équerre :

• La valeur de résistance à considérer est égale à la moitié de celle donnée pour deux équerres.

F4 et F5 : effort transversal dirigé vers ou à l’opposé de l’équerre

• La résistance de l’assemblage dépend de la distance «e» entre la base de l’équerre et le point d’application de la charge.

Seuls les efforts F1, F2 et F3 pour des assemblages à 2 équerres sont présents sur cette fiche.
