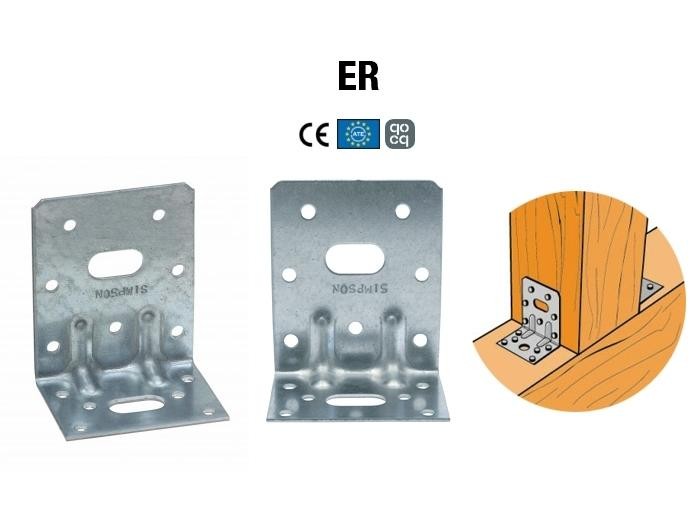

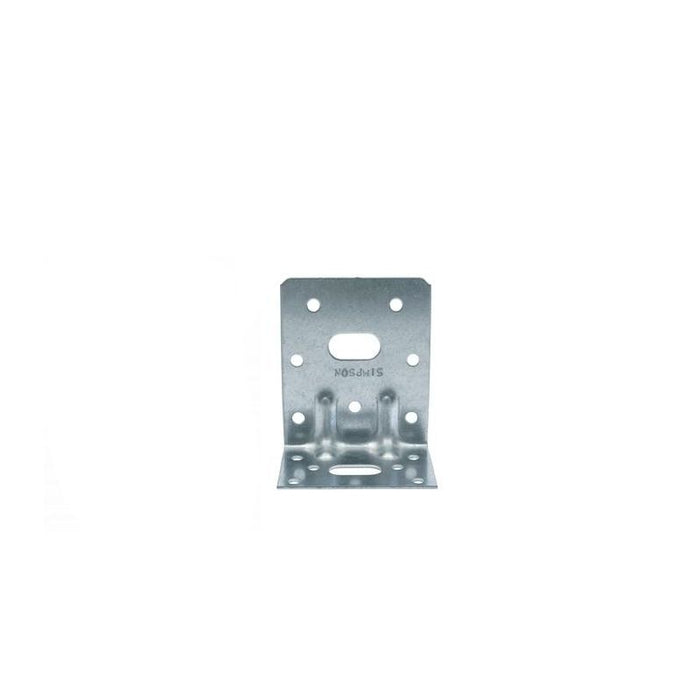

Équerre renforcée acier galva 75x120x60x2,5

Pour des applications structurelles dans la charpente et la maison à ossature bois.

Acier galvanisé S250GD + Z275 suivant NF EN 10346,

Epaisseur : de 1,5 à 3 mm selon les modèles (voir tableau ci-dessous)

Avantages : Haute rigidité et polyvalence d' utilisations.

Applications :

• Support
  • Porteur : bois massif, lamellé collé , béton, acier...
  • Porté : bois massif, bois composite, lamellé collé, fermes triangulées, profilés...


• Domaines d'utilisation
  • Fixation de fermettes,
  • Lisses et montants de bardage,
  • Ancrages de chevrons, consoles, chevêtres...



Mise en oeuvre

• Fixations


• Sur bois :
  • Pointes annelé es CNA Ø 4.0x35 ou Ø 4.0x50 mm.
  • Vis CSA Ø 5.0x35 ou CSA Ø 5.0x40.
  • Boulons.
  • Tirefonds.


• Sur béton :
• Support béton plein :
  • Cheville mé canique : goujon WA M10-78/5 ou WA M12-104/5.
  • Ancrage chimique : ré sine AT-HP + Tige fileté e LMAS M10-120/25 ou LMAS M12-150/35.


• Support maçonnerie creuse :

  • Ancrage chimique : ré sine AT-HP ou POLY-GP + Tige fileté e LMAS M12-150/35 + tamis SH M16-130.



• Sur acier :

  • Boulons.

• Installation

1. Approcher l’ élément à fixer du support,


2. Pointer l’ élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,


3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci,


4. Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.



Notes techniques

• Informations
  • Dans le cas d’un déplacement calculé de la ferme de plus de 6 mm, il faut alors réaliser un appui glissant. Le glissement est autorisé par le trou oblong situé sur nos équerres (source DTU 31.3, P3/5.3.3)


• F1 : effort de traction dans l’axe central de l’ équerre


• Cas particulier d’ une fixation avec 1 seule équerre :

  • Si l’ensemble de la structure empêche la rotation de la panne ou du poteau, la résistance en traction est égale à la moitié de la valeur donnée pour deux équerres.
  • Dans le cas contraire, la résistance de l’ assemblage dé pend de la distance « f» entre la surface de contact verticale et le point d’ application de la charge.


• F2 et F3 : effort latéral de cisaillement


• Cas particulier d’ une fixation avec 1 seule équerre :

  • La valeur de résistance à considérer est égale à la moitié de celle donné e pour deux équerres.




• F4 et F5 : effort transversal dirigé vers ou à l’ opposé de l’ équerre


  • La résistance de l’assemblage dé pend de la distance « e» entre la base de l’équerre et le point d’application de la charge.
  • Pour consulter les charges correspondantes, contactez-nous.



Seuls les efforts F1, F2 et F3 pour des assemblages à 2 équerres sont présents sur cette fiche.
