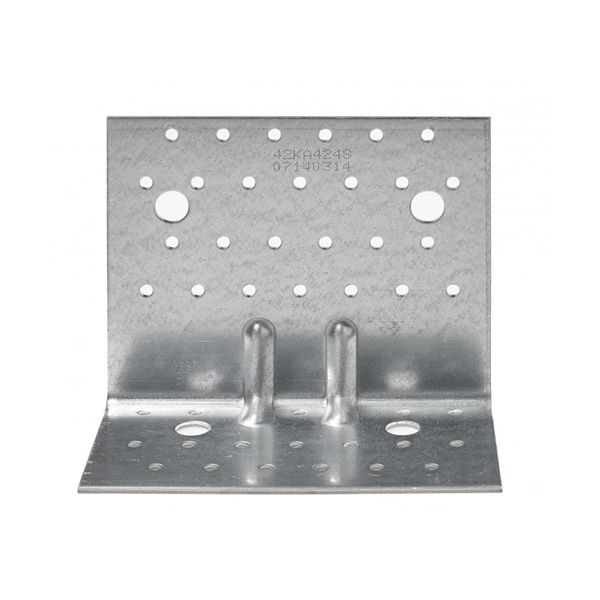

Équerre renforcée acier galva 150x123x78x2,5

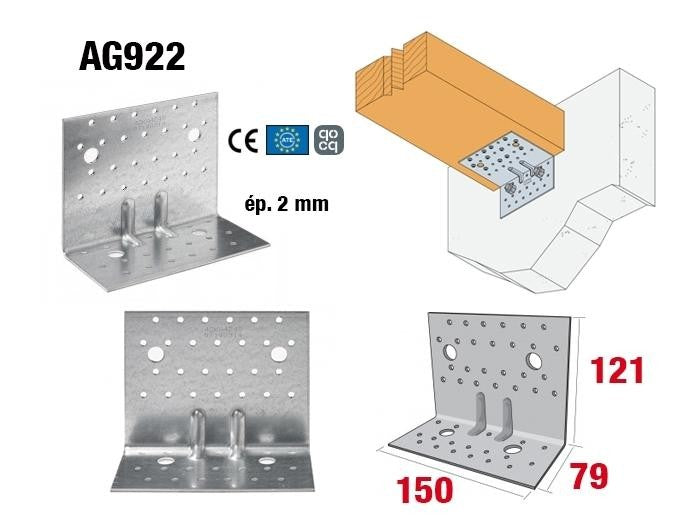

Equerre large renforcée AG922 150x121x79 épaisseur 2,5 mm SIMPSON.

Pour des applications structurelles dans la charpente et la maison à ossature bois. Elle permet également de reprendre des efforts de charge importants dans la direction F4.

Matière

• Acier galvanisé S250GD + Z275 suivant NF EN 10346,
• Épaisseur : 2,5 mm.

Avantages

• Permet de rependre des efforts importants en latéral,
• Haute rigidité,
• Connexion sur béton possible avec un seul ancrage.

​Applications

Support

• Porteur : bois massif, lamellé collé, béton, acier...
• Porté : bois massif, bois composite, lamellé-collé, fermes triangulées, profilés...

Domaines d'utilisation

• Fixation de fermettes
• Lisses et montants de bardage
• Ancrages de chevrons, consoles, chevêtres...

Données techniques

Mise en oeuvre

Fixations

• Sur bois :
  • Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm
  • Vis CSA Ø5.0x35 ou CSA Ø5.0x40
  • Boulons
  • Tirefonds
• Sur béton :
• Support béton :
  • Cheville mécanique : goujon WA M10-78/5 ou WA M12-104/5
  • Ancrage chimique : résine AT-HP + Tige filetée LMAS M10-120/25 ou LMAS M12-150/35
• Support maçonnerie creuse :
  • Ancrage chimique : résine AT-HP ou POLY-GP + Tige filetée LMAS M12-150/35 + tamis SH M16-130
• Sur acier :
  • Boulons

• Installation

1. Approcher l’élément à fixer du support,
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,
3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci,
4. Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.

Notes techniques

F1 : effort de traction dans l’axe central de l’équerre

• Cas particulier d’une fixation avec 1 seule équerre :
  • Si l’ensemble de la structure empêche la rotation de la panne ou du poteau, la résistance en traction est égale à la moitié de la valeur donnée pour deux équerres.
  • Dans le cas contraire, la résistance de l’assemblage dépend de la distance «f» entre la surface de contact verticale et le point d’application de la charge.

F2 et F3 : effort latéral de cisaillement

• Cas particulier d’une fixation avec 1 seule équerre :

  • La valeur de résistance à considérer est égale à la moitié de celle donnée pour deux équerres.

F4 et F5 : effort transversal dirigé vers ou à l’opposé de l’équerre

• La résistance de l’assemblage dépend de la distance «e» entre la base de l’équerre et le point d’application de la charge.
• Pour consulter les charges correspondantes, contactez-nous.

Seuls les efforts F1, F2 et F3 pour des assemblages à 2 équerres sont présents sur cette fiche.

Ici Plan de clouage
